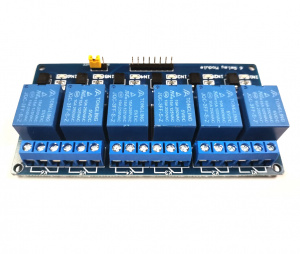

6 smerni rele za razvojne plošče - 5V, 10A, 250V

5,00 €cena vključuje ddv

• Arudino projekti so običajno ne-nevarni, saj imamo opravka z nizkimi napetostmi. Projekti z releji in visoko napetostjo pa so nevarni!
• Arduino deluje na 5V in ne moremo z njim neposredno upravljati naprav, ki za delovanje potrebujejo 240V (žarnice, vodna črpalka, hišne naprave,..). V ta namen uporabimo rele.
• Rele je elektromehanska naprava, ki se uporablja za nadzor električnih tokokrogov. Deluje na osnovi elektromagnetnega principa. Vhodna napetost, s katero preklapljamo stanje releja je nizke napetosti v tem primeru 5V. Ta napetost je v releju vezana na tuljavo, le ta ustvari elektromagnetno polje. To polje se uporabi za mehanski preklop kontaktov, ki jih z releju upravljamo v tem primeru 240V. Tako rele omogoča preklapljanje stanja električnih tokokrogov višje napetosti z uporabo nizke vhodne napetosti. To je koristno pri nadzoru in upravljanju naprav, ki delujejo na višjih napetostih, saj omogoča ločitev upravljanja releja (z nizko napetostjo) od glavnega tokokroga (z višjo napetostjo). Uporaba releja omogoča varno in zanesljivo preklapljanje električnih tokov, kar je pomembno pri številnih električnih aplikacijah.
• Z Arduinom poskrbimo za upravljanje npr. kdaj se naj vključi vodna črpalka - priključimo senzorje, uporabimo časovnike,.. ko so pogoji izpolnjeni vklopimo izhod, le tega pa priključimo na rele.

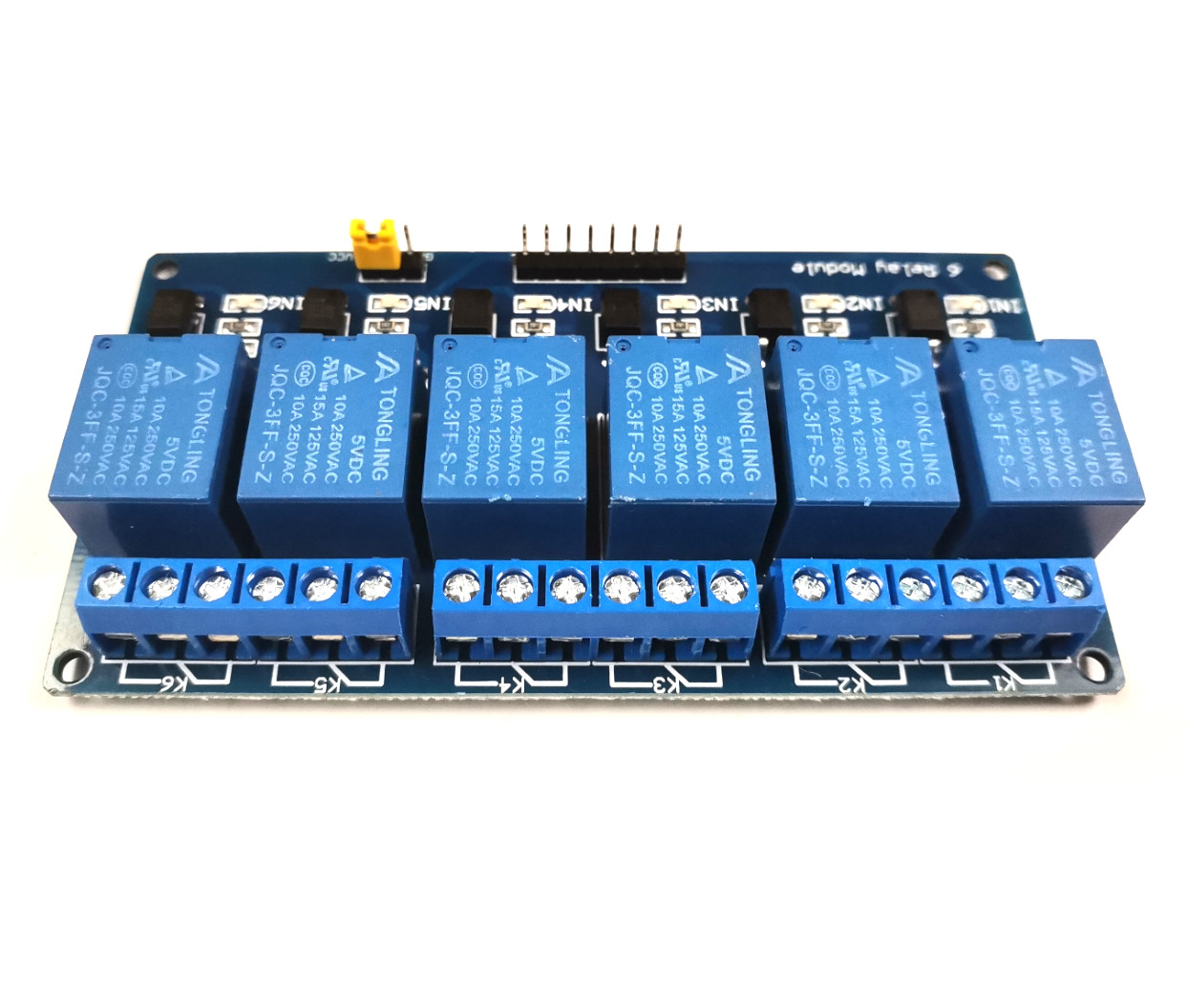

• Rele ima na izhodu 3 kontakte (sliak 3): NC, COM in NO. Ker gre za 6 smerni rele, je vseh izhodnih kontaktov 6 x 3 = 18. NC = Normally Closed (normalno zaprt). Ko rele ni aktiven je ta kontakt zaprt oz. tokokrog med NC in COM je sklenjen. COM = Common = skupen kontakt, ki je povezan z NC in NO. Odvisno od stanja v katerem je rele, COM sklenja tokogrog z NC ali NO. NO = normally open = normalno odprt. Ko je rele aktiven, torej ko je na vhodu napetost in s tem napetost na tuljavi v notranjosti releja, le ta sklene tokokrog med COM in NO. Po domače: NC je negiran NO. Kjer je NO preprosto stikalo, ki ga upravljamo s 5V na vhodu. Kontakti imajo ustrezno označbo. COM je v sredini, NC (normally conected) je tisti, ki je označen kot povezan. NO pe je le usmerjen proti COM a ni povezan.
• Na plošči releja je jumper (slika 4). S kontaktoma: JD-VCC in VCC. To je jumper za izbiro napajanja. Če sta kontakta sklenjena, bo Ardiuno neposredno napajal elektromagnet. V tem primeru Arduino in rele nista fizično ločena, je pa upravljanje enostavnejše, saj potrebujemo le 1 napajalnik.
• Vhodni kontakti. Priključimo VCC in GNC = + in - 5V. Vsak rele posebej pa ima še IN vhod s katerim ga upravljamo. Ker gre za 6 smerni rele, imamo 6 IN vhodov: IN1, IN2, IN3,.. IN6.
• Vhodna napetost je 5V. Tok pa ~ 70mA na posamezen rele. Če so vsi releji aktivni: 6 x 70 = 420mA.
• Primer vezave z jumperjem (slika). 5V priključimo na VCC, GND pa na GND. Posamezen IN priključimo na logične izhode, ki jih določimo v Arduino kodi. Ničelno žico oz. nulo priključimo na žarnico in vtič za omrežno vtičnico. Fazo na COM releja. Odvisno od projekta priključimo žarnico na NC oz. NO. Če želimo običajno stikalo, bomo priključili žarniico na NO, kot je na sliki.
• Primer vezave brez jumperja (slika). Povsem enako, le da odstranimo jumper. Na JD-VCC in GND priključimo 5V napajanje.

• Avtomatizacija doma: Uporabite Arduino in rele za nadzor različnih naprav v vašem domu, kot so luči, ventilatorji, grelci, zalivalni sistemi itd.
• Pametno akvarijsko okolje: Uporabite Arduino in rele, da nadzorujete osvetlitev, črpalke, ogrevanje in druge naprave v akvariju ter ustvarite avtomatizirano okolje za vaše ribe.
• Pametni sistem zalivanja: S pomočjo Arduino in releja ustvarite pameten sistem zalivanja za vaš vrt ali notranje rastline, ki bo samodejno nadzoroval zalivanje glede na vlažnost tal.
• Sistem za nadzor temperature: Z uporabo Arduino in releja lahko ustvarite sistem za nadzor temperature, ki samodejno vklopi ali izklopi grelnike, klimatske naprave ali druge naprave glede na nastavljene parametre.
• Alarmni sistem: Izdelajte lastni alarmni sistem z Arduino in relejem, ki bo aktiviral sireno ali druge zvočne in svetlobne opozorilne naprave ob zaznavi gibanja ali drugih vhodnih signalih.
• Avtomatiziran hranilnik za hišne ljubljenčke: Ustvarite napravo, ki bo avtomatsko dajala hrano, vodo ali zdravila vašim hišnim ljubljenčkom ob prednastavljenih časih, kar je lahko koristno, ko ste odsotni.
• Pametni nadzor osvetlitve: Uporabite Arduino in rele, da avtomatizirate nadzor osvetlitve v vašem domu ali pisarni glede na ambientalne pogoje, kot je senzor svetlobe ali urnik.
• Pametna vrata: Z Arduino in relejem ustvarite sistem za nadzor vhodnih vrat, ki omogoča odklepanje in zaklepanje z uporabo digitalne kode, RFID kartice ali celo prek mobilne aplikacije.
• Merjenje in nadzor porabe energije: Z uporabo Arduino in releja ustvarite sistem, ki bo meril porabo električne energije in omogočal nadzor naprav, kot so luči ali gospodinjski aparati, za boljšo energetsko učinkovitost.
• Robotika: Arduino in rele lahko uporabite za nadzor motorjev in aktuatorjev v robotskih projektih, kar omogoča gibanje, manipulacijo predmetov in izvajanje drugih funkcij.
• ...
